Những gì tôi muốn nói hôm nay chủ yếu là về kinh nghiệm bảo trì cá nhân và tóm tắt bệnh của các máy tính dòng Thinkpad cũ của IBM mà không có đầu vào.
Không có phân tích mạch phức tạp, chỉ chia sẻ kinh nghiệm đơn giản, chào mừng mọi người xem và thảo luận.
Ai cũng biết mạch của Thinkpad rất phức tạp, đến nỗi mỗi lần sửa là cảm thấy bộ nhớ cache của não không đủ. Trên internet đã có nhiều bài viết về nguyên lý đầu vào của Thinkpad nên mình không mở rộng ra đây. Chủ yếu là chia sẻ kinh nghiệm bảo dưỡng, sau này sửa chữa những chỗ không thông dụng như vậy thì nhất định phải kiểm tra những chỗ này trước.
Chip TB62514FG về cơ bản được sử dụng trong dòng Thinkpad . Mặc dù các kiểu máy được sử dụng trên một số bo mạch không hoàn toàn giống nhau, nhưng miễn là bạn thấy các chân chip trên sơ đồ mạch trông giống với sơ đồ này, bạn có thể tham khảo để sửa chữa.
Nói sơ qua về quy trình làm việc chung của con chip này:

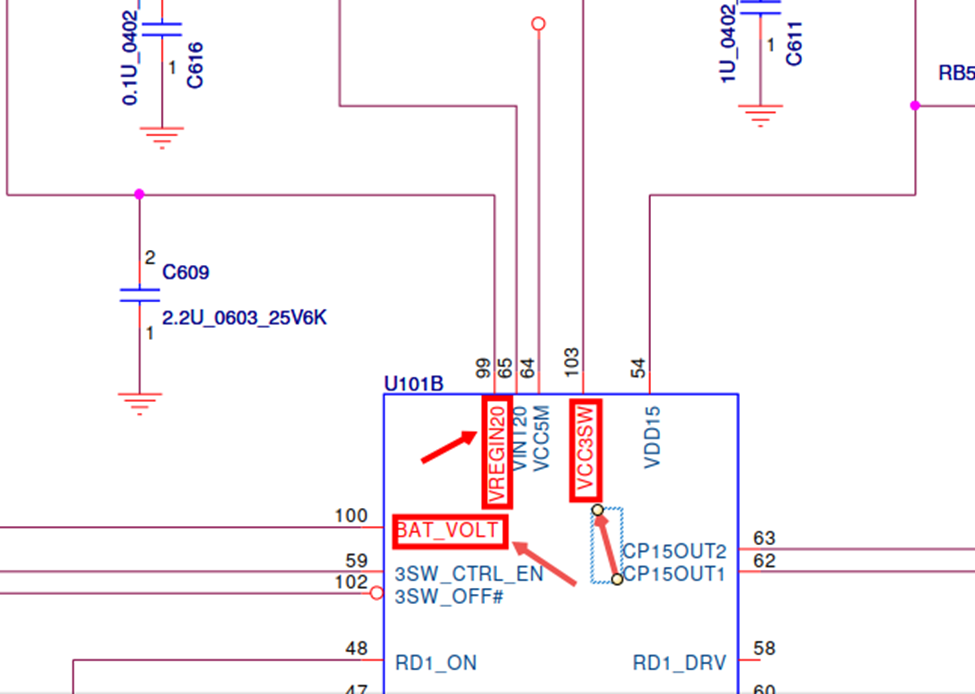

Khi nguồn điện chính của chip ( VREGIN20 ) và phân chia điện áp ( BAT_VOLT , không nhỏ hơn 2,5V , thông thường khoảng 8V ) là bình thường, nó sẽ tạo ra điện áp tuyến tính ( chỉ khi VCC3SW 3,3V không có đoản mạch và không có điện áp thấp) .
Khi điều khiển nhiệt độ ( TH_DET , không quá 0,5V ) là bình thường, chip sẽ mở đầu ra cổng -PWRSHUTDOWN mức cao 3,3V , được sử dụng để bật Fet đầu vào đầu tiên. Dẫn dòng điện 20V đến qua đi-ốt thân của Fet đầu vào thứ hai để tạo ra một dòng điện nhỏ tại điểm chung, sau đó quy trình kích nguồn tiếp theo sẽ không được trình bày chi tiết ở đây.
Chú ý nghiêm túc: Ưu tiên hàng đầu của việc sửa chữa bo mạch là trước tiên hãy quan sát xem bo mạch chính có bị nước vào hay bị ăn mòn hay không trước khi bắt đầu bước bảo trì tiếp theo! ! !
Các điểm lỗi gặp phải trong bảo trì thực tế cá nhân: (không có điện áp điểm chung hoặc có điện điểm chung rồi mất, máy hiện sóng Oscilloscope có thể bắt được thời điểm khi điểm chung xuất hiện mà đồng hồ vạn năng không thể đo được)

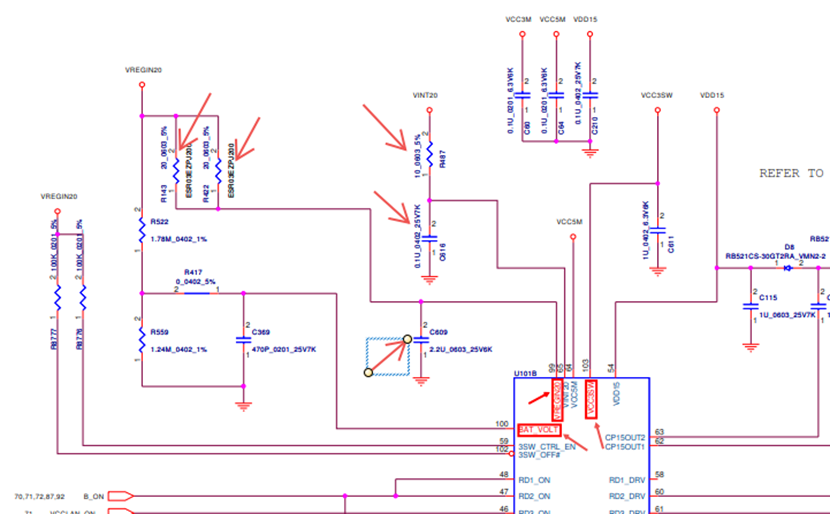

1. Tụ lọc chân VREGIN20 bị chập mạch, hỏng, 2 điện trở song song 20 Ohm bị cháy dẫn đến không có điểm chung. Chân VINT20 cũng vậy.

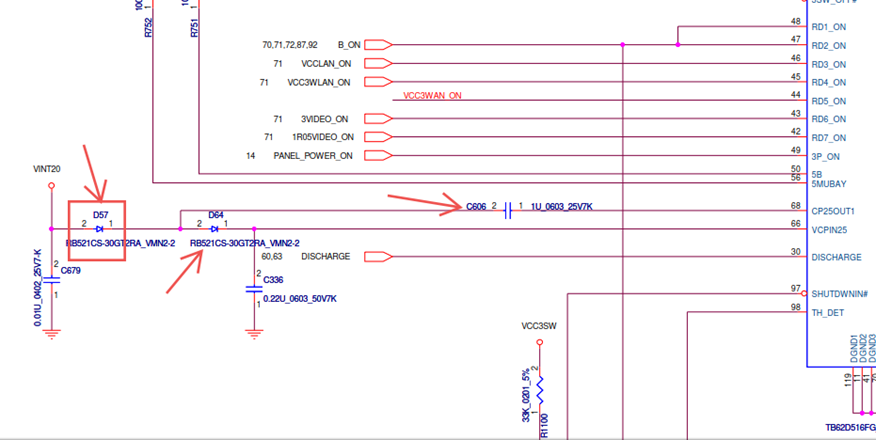

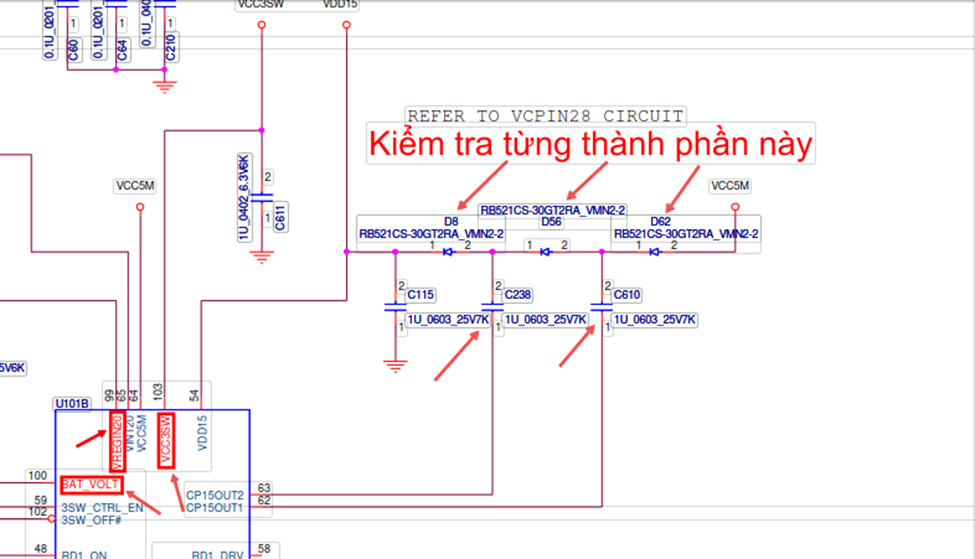

2.Đi-ốt tăng áp hoặc tụ tăng áp bị hỏng khiến điểm chung bị tắt trong giây lát (hiệu suất của fet đầu vào thứ nhất cũng bị tắt, cần kiểm tra chất lượng của các linh kiện nhỏ này)
3.Ngoài ra, nếu diode hoặc tụ điện có chức năng tăng áp bị hỏng, nó cũng sẽ khiến điểm chung bị mất trong giây lát.

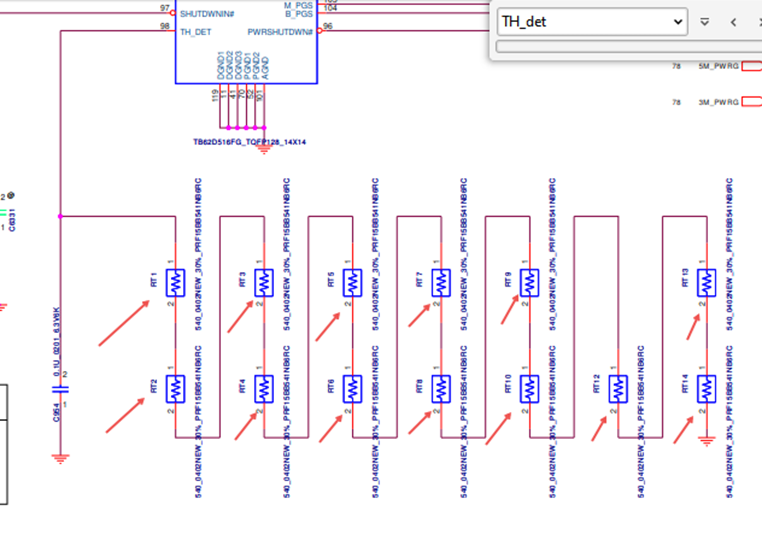

4.Điện trở hệ số nhiệt âm mắc nối tiếp với chân điều khiển nhiệt độ TH_DET bị hư dẫn đến không có điểm chung. (Chỉ cần một trong số chúng không bình thường, điểm chung sẽ không xuất hiện, điều đó có nghĩa là điện áp của chân điều khiển nhiệt độ quá cao), như trong hình:
Một ví dụ về việc không có điểm chung bảo trì thực tế gây ra bởi sự cố nhiệt điện trở điều khiển nhiệt độ:

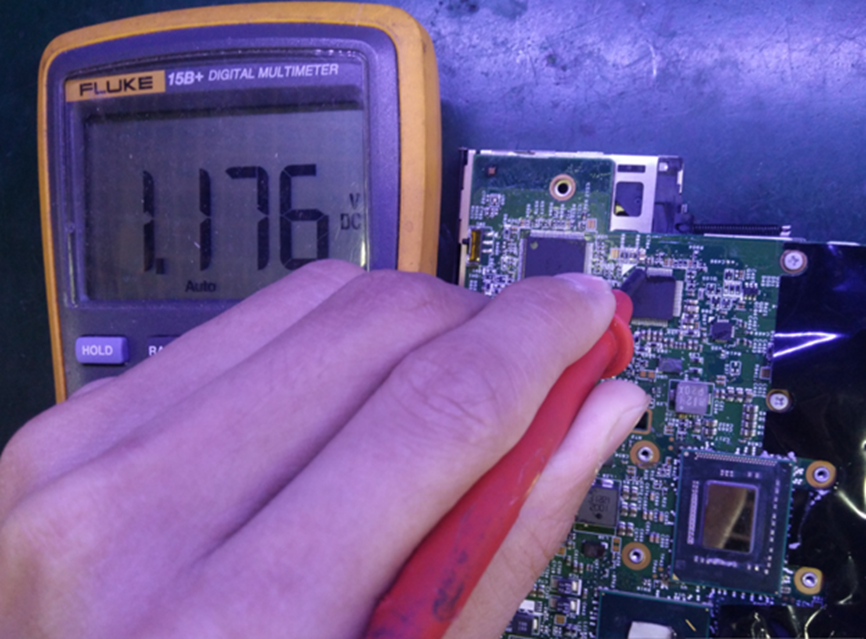

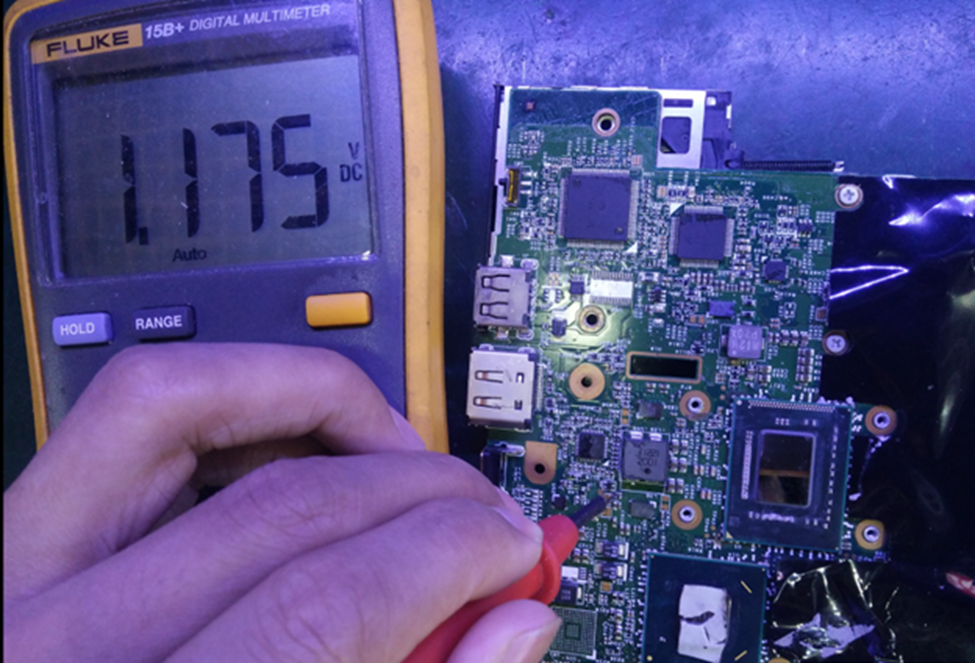

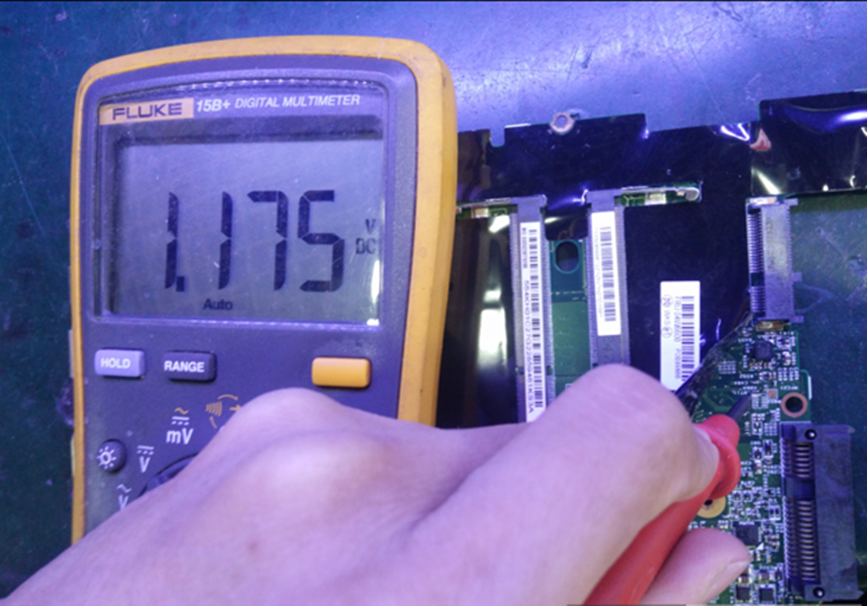

Liên tục đo các điện trở nhiệt được mắc nối tiếp ở mỗi góc của bo mạch chính, điện áp giống nhau, rõ ràng là một điện trở ở giữa bị hỏng hoặc mạch bị hở và không được kết nối, dẫn đến không có đầu nối mass phía sau điện trở và không có sự phân chia điện áp, vì vậy các điện áp đo được đều giống nhau (điện áp bình thường giảm dần).
Có hơn 10 điện trở nhiệt trong chuỗi này, nếu bạn đo từ phía sau, bạn có thể tìm ra điểm lỗi nhanh hơn (đo điện áp). Trong trường hợp này, cuối cùng người ta đã kiểm tra rằng mạch bị đứt và câu lại mạch đã giải quyết được bệnh.
5. Tôi cũng gặp phải mất điện điểm chung do tụ lọc kém của mạch 3V và 5V. Điện đầu vào điểm chung bị mất ngay lập tức khi nó xuất hiện, vì vậy máy hiện sóng vẫn rất cần thiết, khi gặp phải loại không có điểm chung này, đừng sửa chữa phía trước.
6. Nếu điều kiện làm việc của chip bình thường hay không có điều khiển -PWRSHUTDOWN 3.3V tạo ra điện áp tại điểm chung nhỏ, bạn có thể thử chip khác.

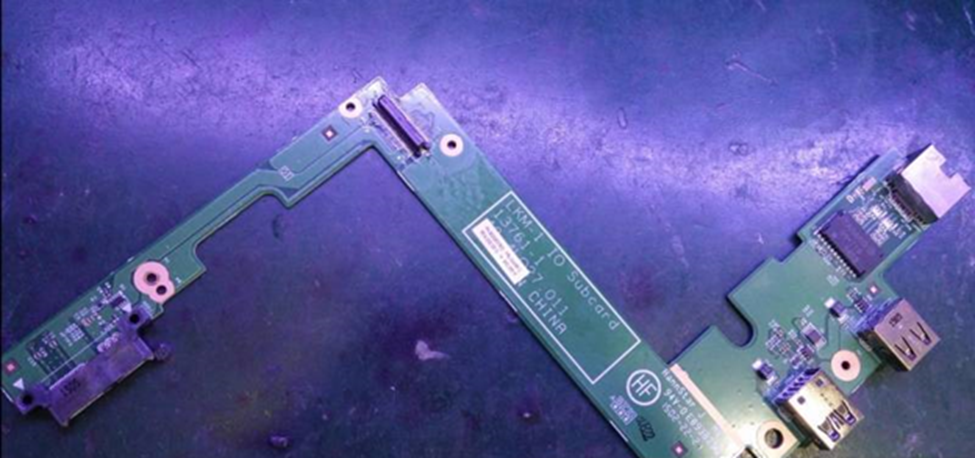

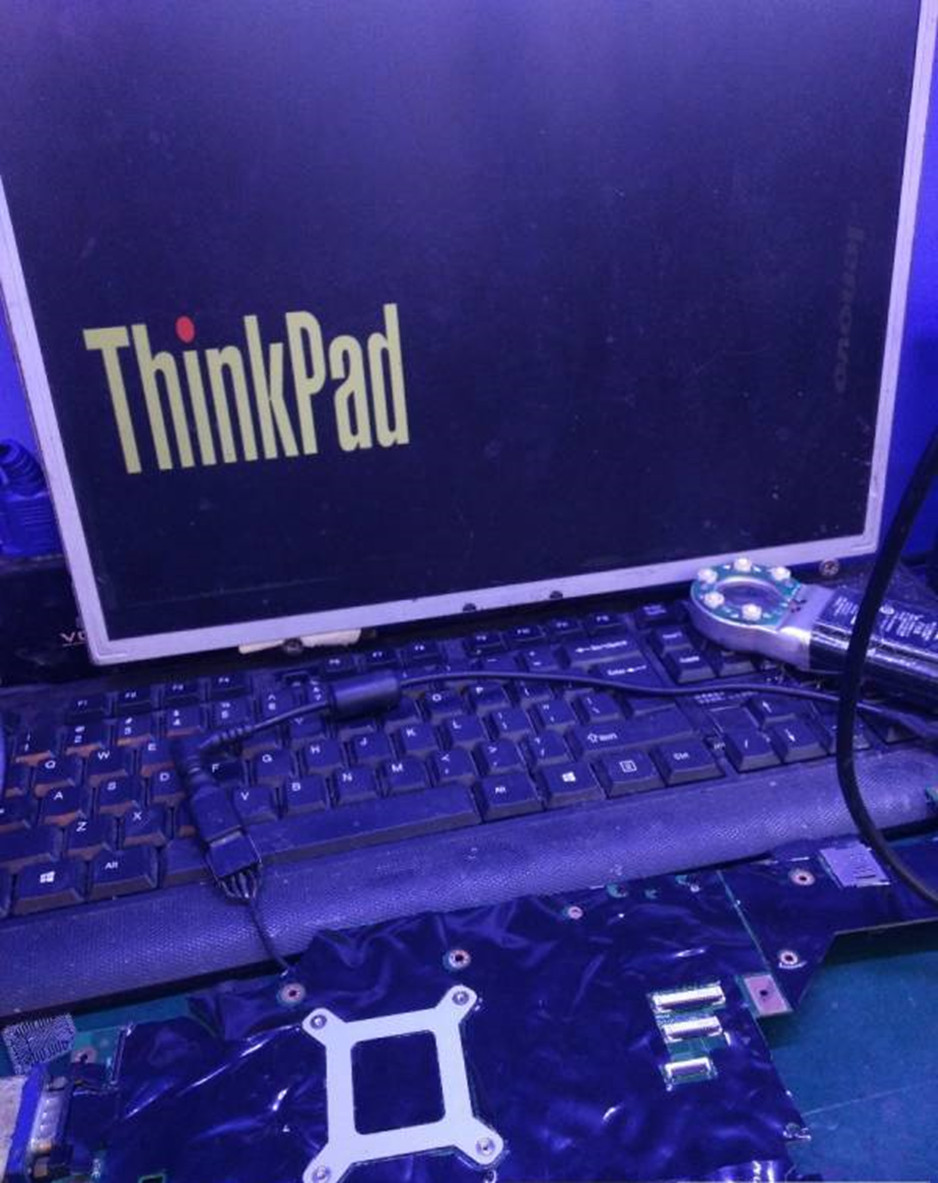

7. Đây là một tác phẩm kinh điển! ThinkpadW540, số bo mạch 12291-2, nếu không kết nối bo mạch nhỏ này, điểm chung sẽ bật ra và đóng lại ngay lập tức, vì vậy phải kết nối với bo mạch nhỏ này! Hãy chắc chắn để kết nối bảng nhỏ này! ! !

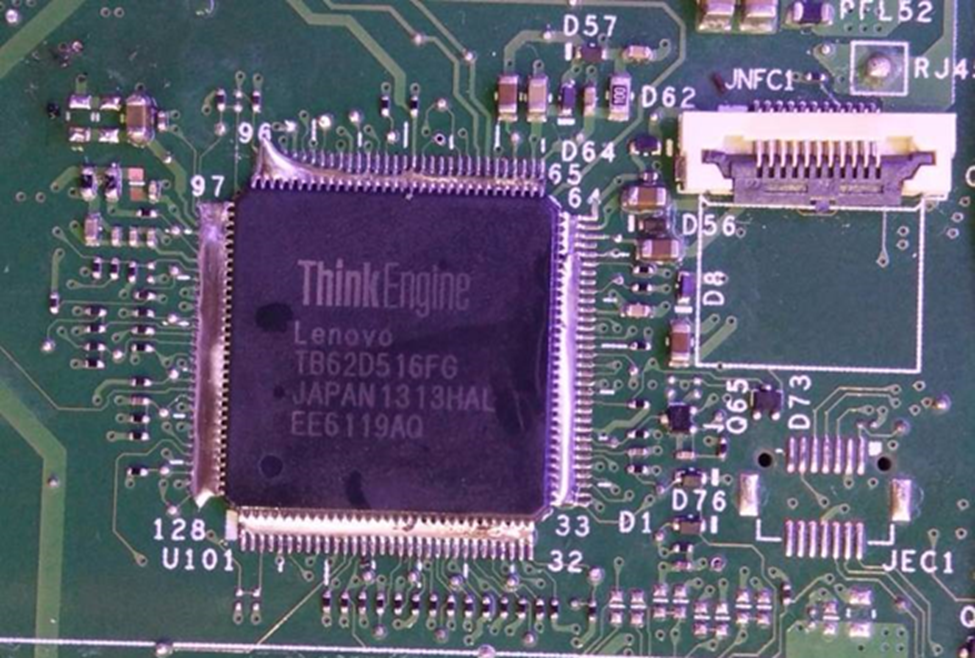

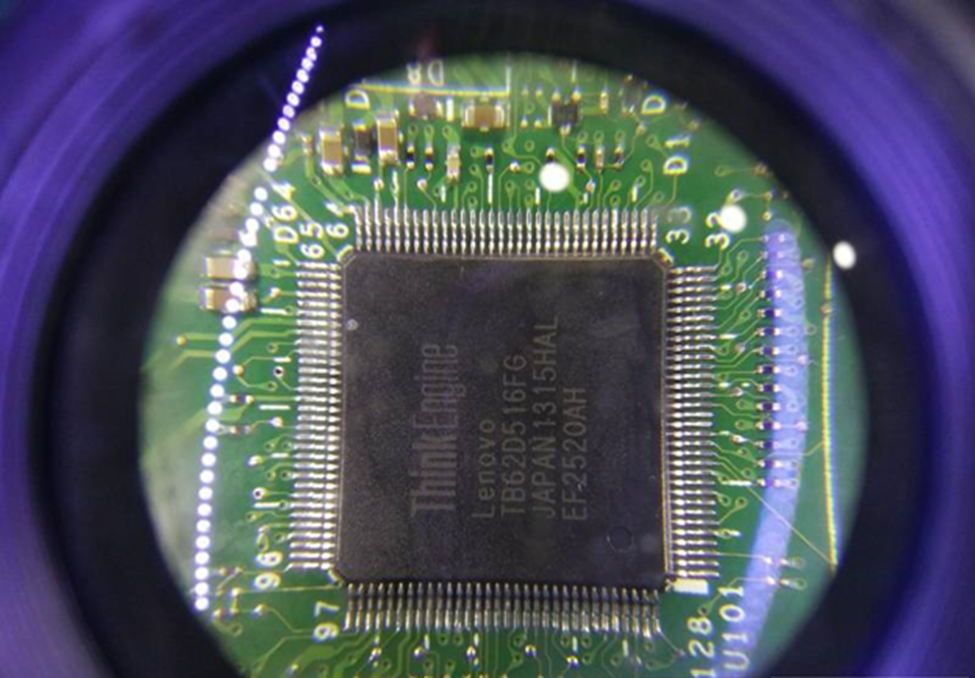

Kinh nghiệm bảo dưỡng đã nói nhiều như vậy, bây giờ mới thực sự bắt đầu sửa chữa, mã main của trường hợp này là NM-A131, và nhân vật chính là U101.

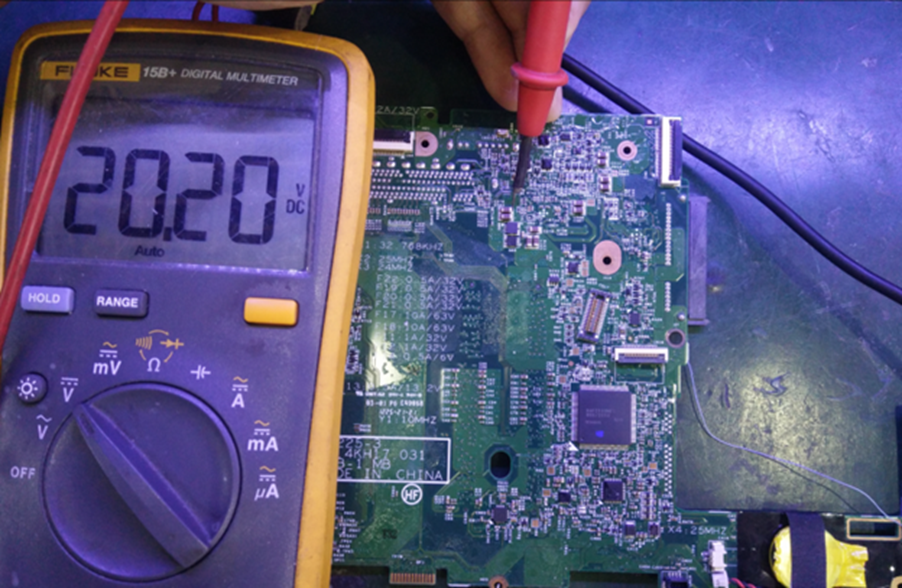

Nguồn điện chính VREGIN20 và điện áp chân BAT_VOLT của bộ chia điện áp bình thường, nhưng không có chân đầu ra VCC3SW 103 và giá trị điện trở tiếp đất bình thường khi tắt nguồn. Hai con chip đã được thay thế trên main, nhưng lỗi ban đầu vẫn còn đó, VCC3SW không có đầu ra và điểm chung cũng sẽ không có.

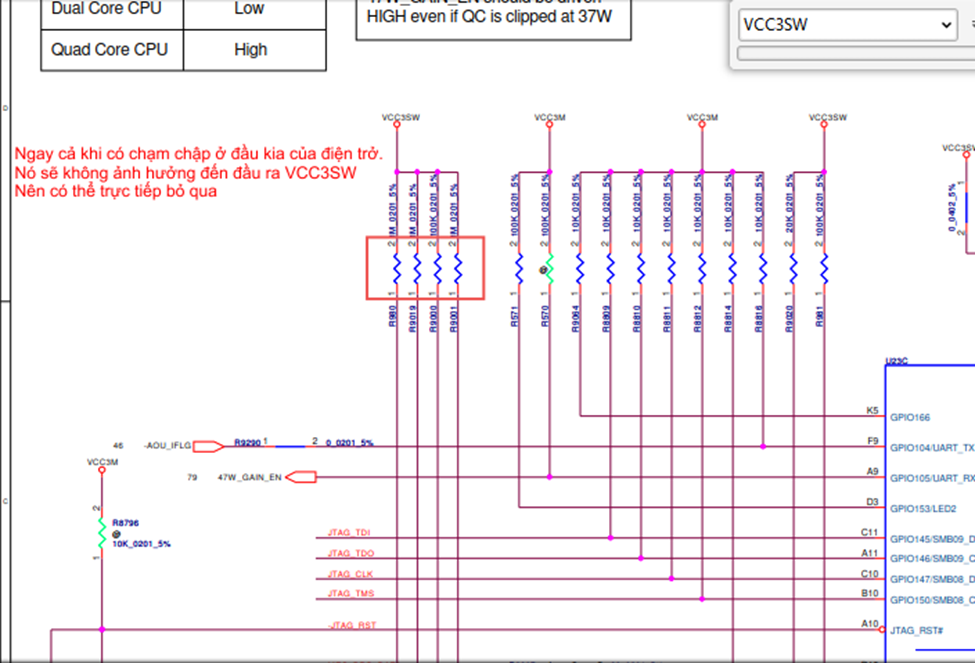

Cuối cùng, chân đầu ra VCC3SW đã bị mất, sau đó chân này được kiểm tra để có đầu ra 3,3V. .Có thể bỏ qua các điện trở treo áp.

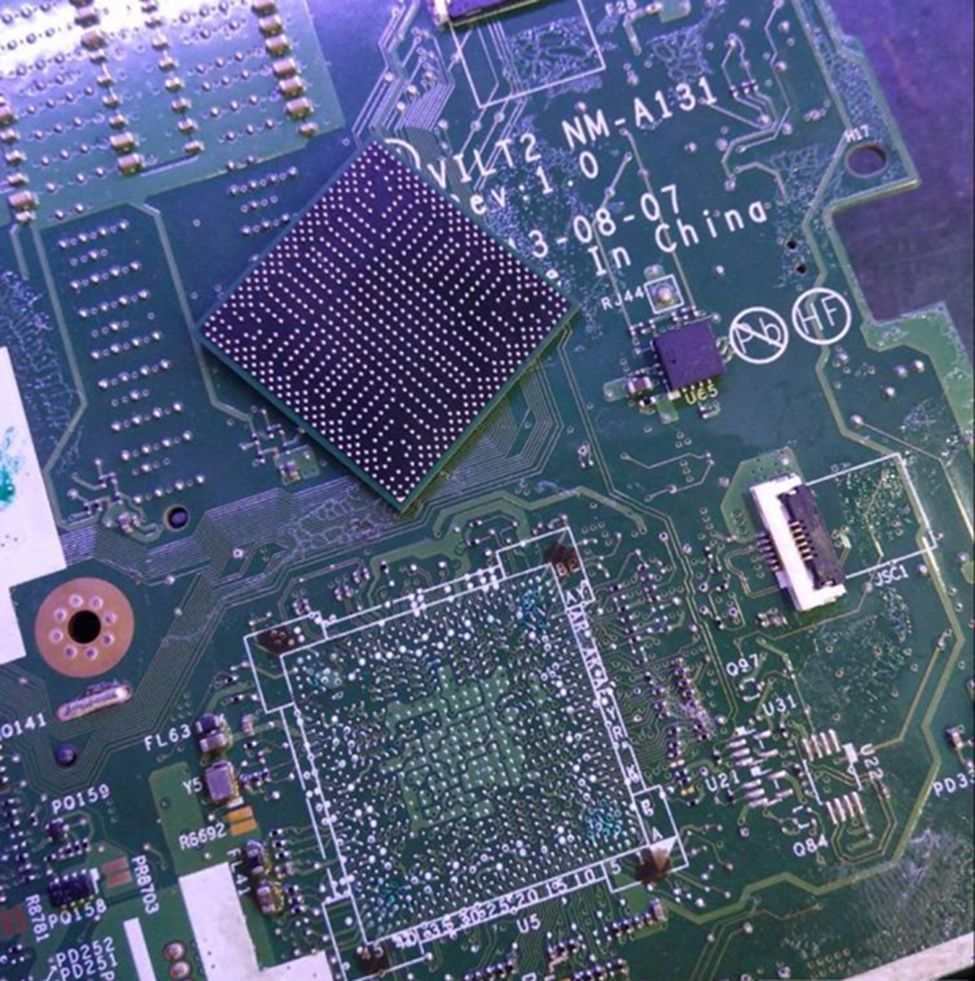

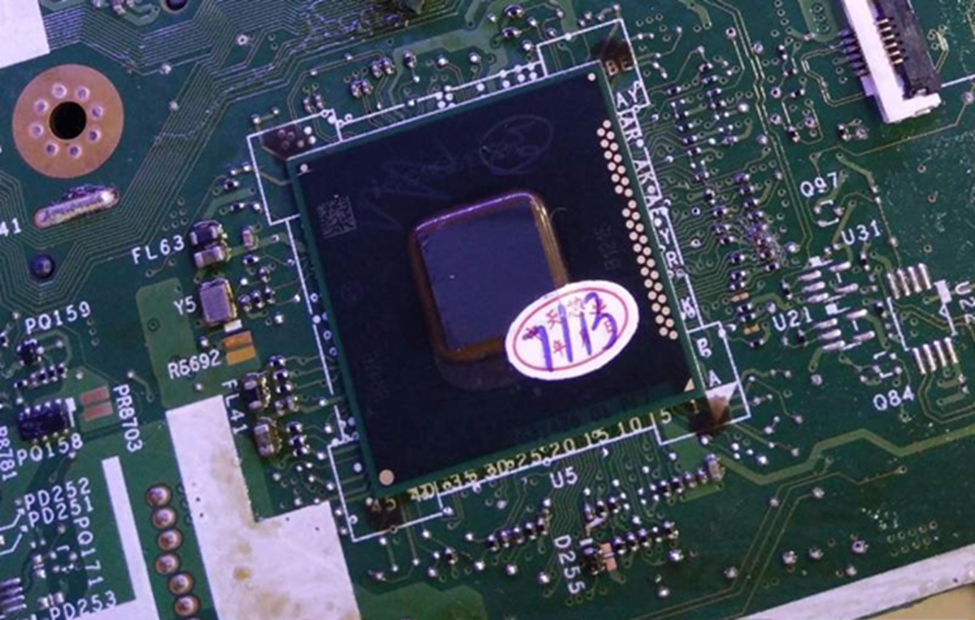

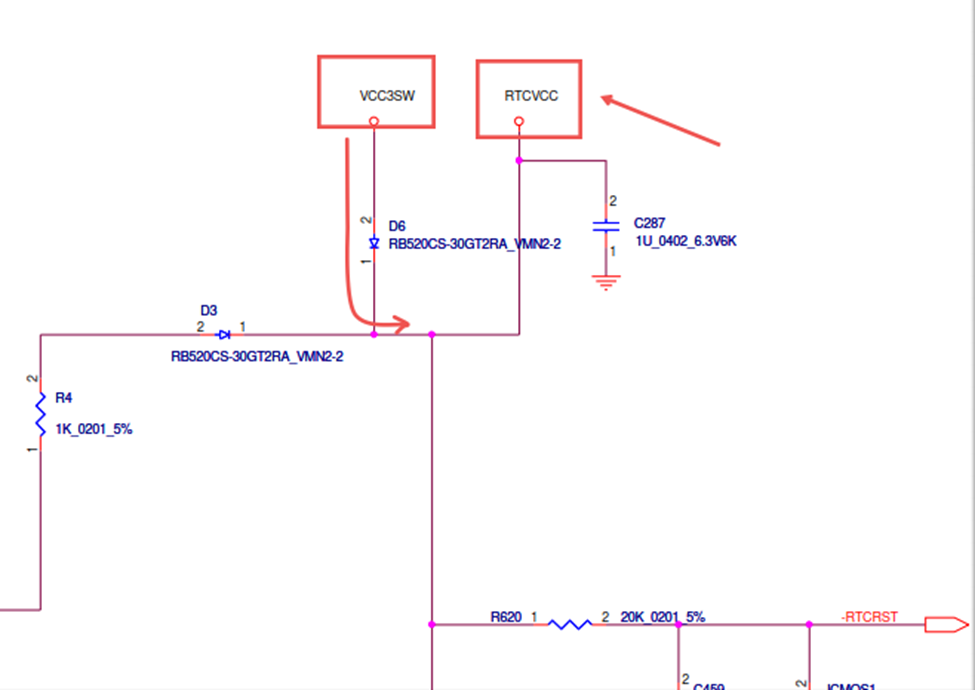

VCC3SW chủ yếu được gửi trực tiếp đến EC, nhưng giá trị trở kháng đo được là bình thường và khả năng xảy ra EC là không thể. Cuối cùng phát hiện ra rằng RTCVCC đã bị chập mạch, phương pháp đốt dòng xác định rằng HM đã chập:
VCC3SW bị đoản mạch sau khi đi qua diode D6, khiến bảo vệ thiếu điện áp phía trước VCC3SW không xuất ra và không có điểm chung!
