HP ProBook 430 G3 X8B DA0X8BMB6F0 Rev: F​

Admin cho e xin schematic với ạ, bản ở trên không đúng, rất khó để sửa ạ, e tìm PQ29 theo bv là vào PU4 mà pdf hiện trên diễn đàn là của Quanta X81

hienthocomputer nói:

HP ProBook 430 G3 X8B DA0X8BMB6F0 Rev: F​

Admin cho e xin schematic với ạ, bản ở trên không đúng, rất khó để sửa ạ, e tìm PQ29 theo bv là vào PU4 mà pdf hiện trên diễn đàn là của Quanta X81

Nhấn để mở rộng...

con này có 2 bản mình up cả 2 r đó bạn. 1 bản UMA và 1 bản DIS đó

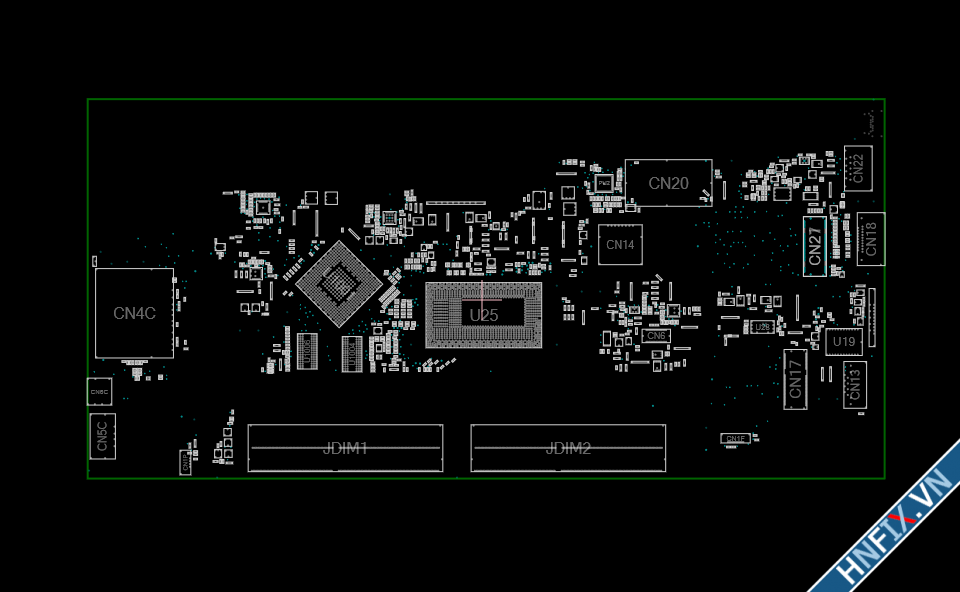

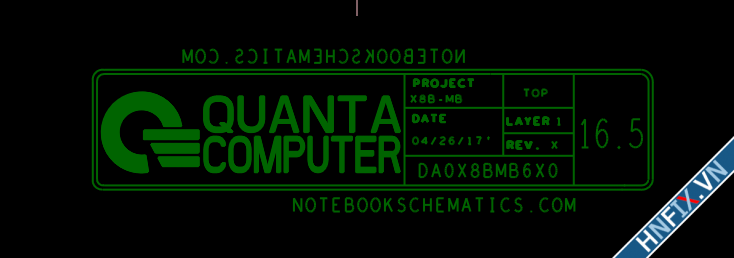

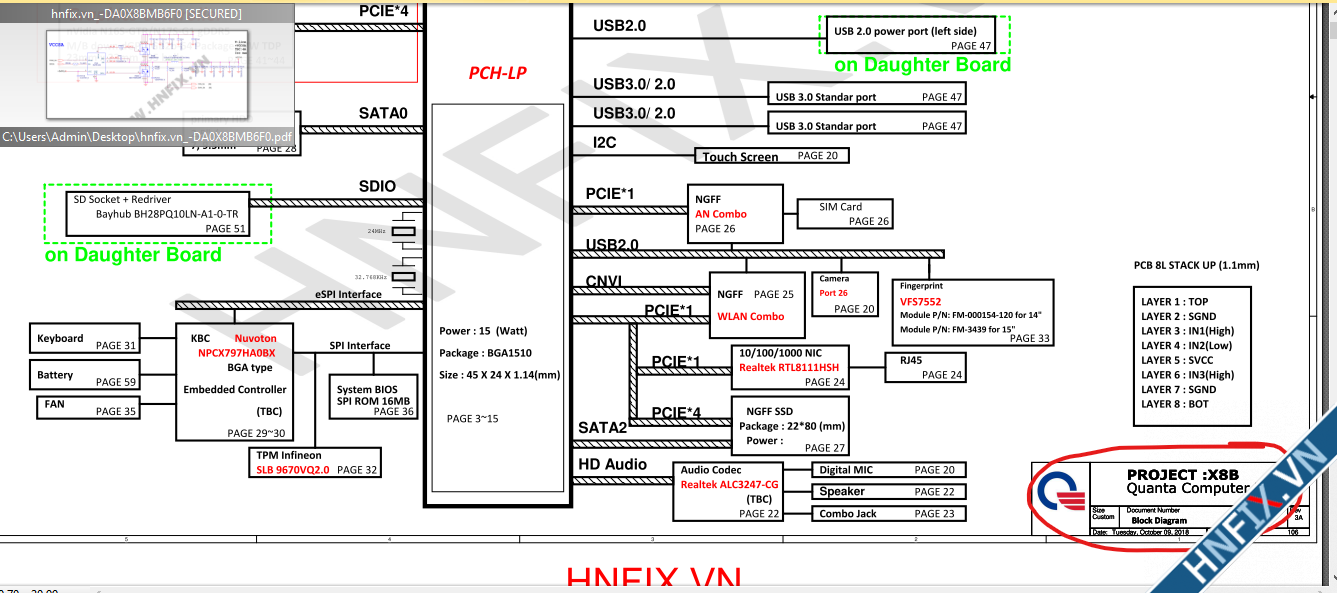

boardview và schematic là Quantal X8B bạn nhé, nó khác cái đuôi như 6F0 hay 6X0... thì linh kiện nó điền tên khác nhau 1 chút.
vậy nên sử dụng để làm tài liệu thôi. còn chuẩn mã cả đuôi thì hơi khó bạn à.
Từ boardview muốn tìm qua schematic bạn có thể không tìm theo tên linh kiện, mà tìm theo tên đường bạn nhé, ngược lại từ schematic qua boardview cũng vậy, tìm theo tên đường sẽ dễ hơn, chủ yếu là linh kiện trên boardview sắp xếp giống với main thực tế, và cấu trúc mạch trên schematic đúng với thực tế là ok bạn ak.

Cảm anh đã giải thích rõ ạ.!
